申甌無線集群對講軟交換調度系統組網方案

發表時間：2021年11月25日瀏覽量：























設計思路
本方案以實現傳統集團調度電話功能為基礎，結合IP網絡發展為業務核心，以一體化、智能化、便捷化管理為設計理念，綜合IP網絡、軟交換調度系統、統一網管等多個應用模塊，實現企業融合通信應用。



















組網方案
為結合網絡化擴展本系統采用申甌SOC1000軟交換為系統核心交換，與申甌調度系統平臺等配合組網，組網結構如下圖：

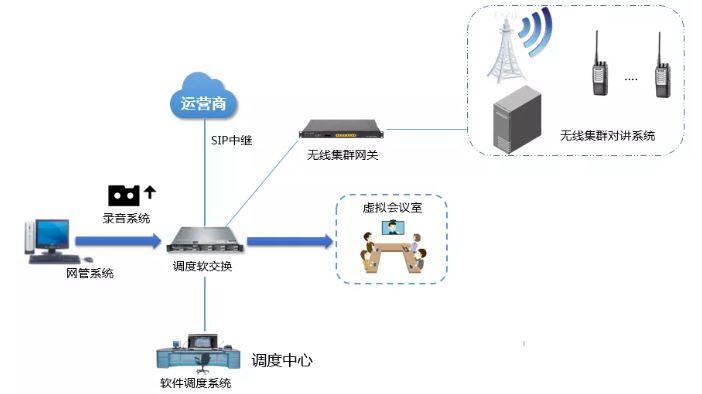

圖1：總部調度系統

圖片

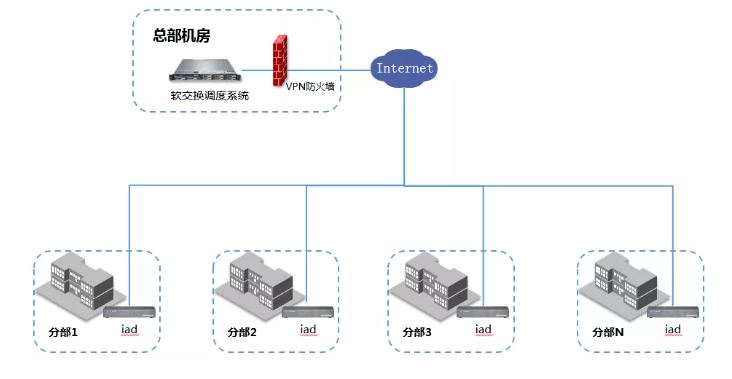

圖2：總部下掛多個分部


圖片





















組網說明

以申甌SOC1000軟交換作為總匯聚核心設備，下掛所有終端接入設備均通過IP網絡對接，實現有網絡覆蓋的地方即可接入調度分機。手機用戶通過SIP協議注冊或點對點到軟交換設備，調度臺通過我公司私有協議對接。軟交換通過2M線路與運營商對接。終端模擬話機通過模擬線路連接。

組網方式：

1.總機房布置一臺SOC1000軟交換設備，上聯對接運營商，對外公布總機號碼；下聯通過IP網絡提對接端口；企業分配IP地址給軟調度系統。

2.軟交換調度系統通過無線集群呼叫網關對接無線集群對講系統。

3.調度臺通過局域網與軟交換對接，獲得會議主席權限，可通過調度臺界面操作控制會議進程。也可由軟調度臺可一鍵發起電話會議，可預先設置電話會議組；

4.而錄音系統集中放置于中心機房，與軟交換服務器直連以便管理查看與下載保存。

5.網管系統同樣接入網絡，建議安裝在中心機房一臺可遠程PC上；

6.總部可下掛多個分部，實現統一調度與管理























設備簡介

申甌SOC1000軟交換系統是面向下一代網絡（NGN）的接入級平臺，系統以VOIP協議為基礎開發，構建于Linux操作系統平臺上，提供穩定可靠的能力。它支持SIP協議、支持NAT穿透、支持多種認證方式，同時提供語音、視頻、電子傳真、會議、錄音、IVR、TTS、Radius計費接口等豐富的增值業務功能。
通過模塊擴展系統支持與PSTN網絡、PBX系統、 網絡互聯。系統支持負載均衡和冗余備份功能，可提供穩定可靠的接入級運營服務。系統具有功能豐富的Web配置、集中網管功能，滿足多種方式的運營需求。
