【解決方案】呼叫中心系統 便攜性管理

發表時間：2021年06月28日瀏覽量：





圖片

















方案設計
本方案以實現應急中心話務功能為基礎，結合IP網絡發展為業務核心，以一體化、智能化、便捷化管理為設計理念，綜合IP電話、VPN組網、錄音系統、軟交換系統、呼叫中心系統等多個應用模塊，實現新型企業融合呼叫中心應用。為結合網絡化擴展本系統采用SOC1000軟交換為系統核心交換，與呼叫中心CTI服務器、IP話務盒和中繼網關設備配合組網。

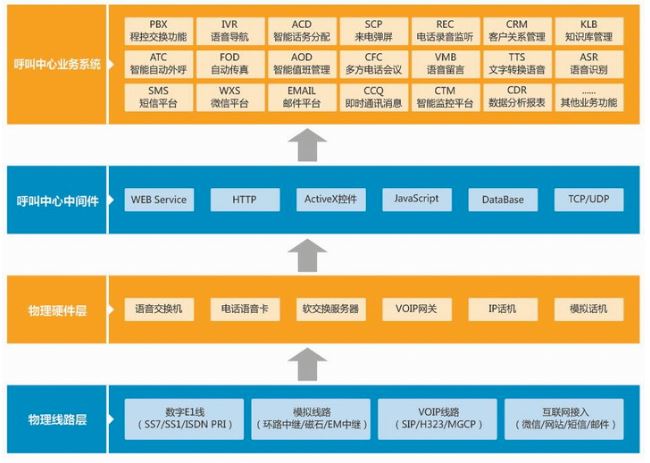

呼叫中心系統架構如下：

圖片

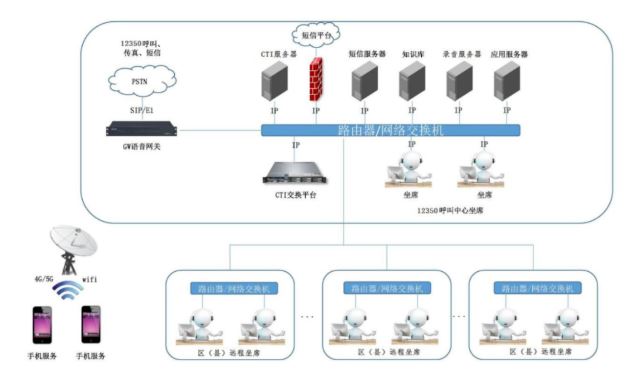

組網拓?fù)鋱D

圖片

















軟交換平臺
軟交換平臺作為呼叫中心系統的核心交換系統，提供坐席的注冊，語音媒體流的交互及協議轉發。用于實現對來話的均衡分配；呼叫管理系統，用于有效管理所有話務；支持IVR導航，采用SIP協議，是系統運行的基礎，由于其重要性，方案設計為其配置雙服務器備份。

1）應用描述

軟交換平臺和備用服務器采用主備模式，即主機運行時，備機處于等待狀態，當主服務器故障時，會自動切換到備用服務器上工作。當主服務器故障解除，由備用服務器切換到主服務器工作。也可在需要時如系統升級更新、數據修改或硬件更換時使用手動切換，以達到無感知操作的目的。

2）實現機制

（1） 軟交換平臺和軟交換備用平臺的切換由監控模塊(heartbeat)完成, 監控模塊分別運行在主備服務器上；

（2） 監控模塊監視主備服務器上所有模塊的運行狀態，以及本端服務器的網絡狀態；

（3） 軟交換主服務器和軟交換備用服務器之間的監控模塊保持通信，互相傳遞本端的系統狀態；

（4） 正常情況下，主備服務器系統分別處于正常工作狀態和等待工作狀態；

（5） 兩臺服務器上分別配置一個可用IP地址；

（6） 可手動點擊主備切換操作，允許存在雙機均負載的中間態。

3）主備切換條件

（1）若主軟交換服務器的網絡出現異常，備用軟交換服務器監控模塊監測到與主軟交換服務監控模塊的切換時間超時，將會激活備用軟交換服務器所有模塊，備用軟交換服務器置為工作狀態，從而完成主備服務器切換；

（2）若主服務器網絡恢復正常，主服務器監控模塊監測到備用服務器處于工作狀態，會自動切換到主服務器網絡；

（3）若主服務器出現斷電異常，備用服務器監控模塊監測到與主服務器監控的通信失去連接，將會激活備用服務器所有模塊，備系統置為工作狀態，從而完成系統切換；

（4）若主服務器加電重啟成功，主服務器監控模塊監測到備用服務器系統處于工作狀態，會自動切換到主服務器網絡；

（5）主服務器系統切換前，主服務器監控模塊會判斷備用服務器是否處于等待工作狀態，若備用服務器處于異常狀態，主服務器監控模塊將不會觸發切換動作，從而避免主備服務器來回震蕩切換；

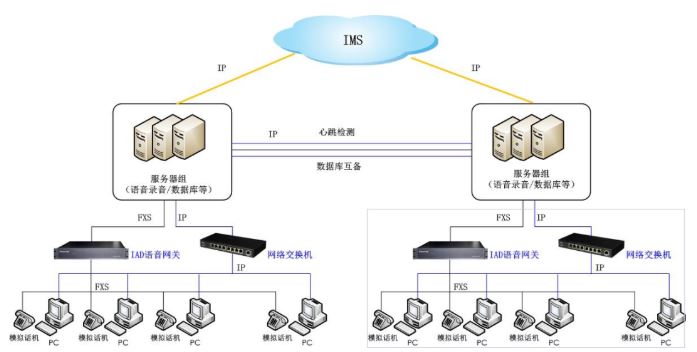

具體實施如下，即通過在兩地部署2套一樣的軟交換系統，兩套軟交換之間通過心跳機制進行雙機之間的通信，當一臺設備出現故障時，可以迅速切換到另一臺設備上，同時2臺設備的數據與ip地址都一樣，所以可以保證通話的可靠性(一般切換在5秒之內)，該方案能保證設備在不斷電的情況下，一臺設備出現故障時，迅速切換到另一臺設備。具體示意圖如下：



圖片

如上圖所示，主備服務器同時工作，之間通過局域網互聯通信，進行心跳機制檢測和數據庫的互備，正常工作時，浮動ip應用于主設備端，當備用服務器檢測到主服務器異常時，備用服務器將啟用應用程序，同時啟用浮動ip，接管主服務器的所有工作，來保障通話的可靠性，實現雙機熱備份。





















CTI服務器
CTI服務器是整個呼叫中心軟件的核心，它將電話交換系統和計算機系統有機地結合起來，充分利用交換機話路交換功能和計算機系統數據處理功能。不僅可以接收來自交換機的呼叫信息（如呼叫電話號碼等），同時可以通過計算機有效地控制通信交換模塊的呼叫處理，包括呼叫轉移、呼叫中止、智能呼出等服務。CTI服務器與軟交換相連，接收來自軟交換的事件/狀態消息，并向軟交換發出命令。CTI服務器能夠向上提供統一的編程接口，屏蔽軟交換與計算機間的復雜通信協議，給不同的用戶開發應用程序帶來方便。CTI服務器與軟交換的連接稱為CTI鏈路。CTI鏈路在物理上是TCP/IP連接中的一種，在軟件上是一種專用的應用層協議。CTI服務器在呼叫中心中主要實現以下功能：

——與軟交換設備的電話通信集成；

——將軟交換的呼叫協議及消息轉換為通用的呼叫控制模式。實現屏幕彈出，使群眾的信息顯示在話務員的屏幕上；基于計算機的電話智能路由選擇；個人化問候語；來話和去話管理等。

——管理服務器與多個應用系統之間的電話服務請求和狀態消息的傳遞；協調語音和數據轉移。

——為客戶端提供一致的CTI應用編程接口。

CTI服務器熱備方案

圖片
