申甌SOC5000-80多業務接入平臺（MSAP）運用方案

發表時間：2022年04月18日瀏覽量：

圖片

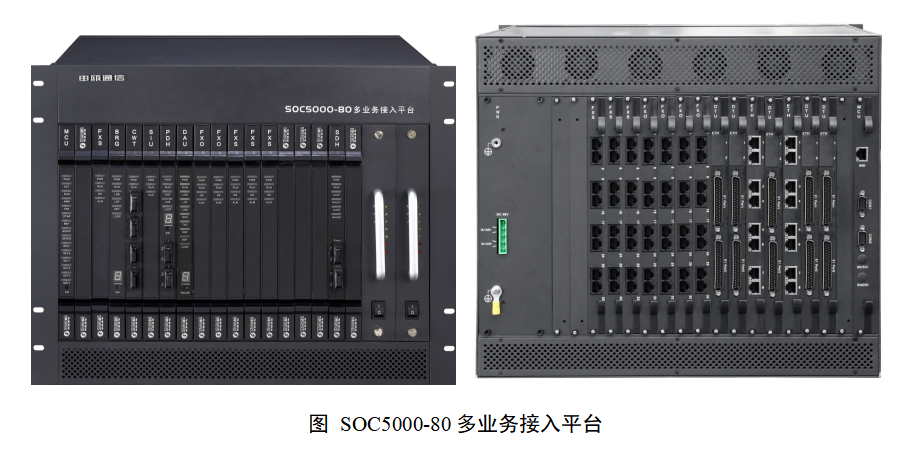

  產品介紹

申甌SOC5000-80多業務接入平臺（MSAP）融入數字信號處理技術、光傳輸技術、計算機網絡技術，是集語音交換、信令匯接、光傳輸、PCM復用、64Kb交叉、2M交叉、2M匯聚、以太網匯聚等多種技術于一體的功能強大的多業務接入平臺，實現語音、數據、圖像(壓縮和非壓縮)等業務的傳輸、接入與匯聚。
申甌SOC5000-80多業務接入平臺（MSAP）上行提供STM-1/4、FE/GE、E1等標準接口，完美融入SDH/MSTP網絡，下行提供SDH、PDH、PCM等各種接入方式，充分滿足STM-1、PDH、N×64K、N×E1、FE等各種專線業務；同時將MSAP與PBX功能融于一體，具備程控交換、信令匯接功能，為專網用戶提供可靠的TDM專線業務。實現高密度的多業務匯聚能力，為用戶構建一個集成度高、拓撲結構簡單、建設成本低、運行更穩定可靠的多業務接入平臺。
申甌SOC5000-80多業務接入平臺（MSAP）采用申甌SOC-NM2005綜合網管平臺，支持局端和遠端全網設備的統一監控和管理；實現多級網管、遠程管理；對網絡實行集中操作、維護和管理（OAM）功能，實現電路的配置和調度。操作簡單易用，提高網絡運維效率，降低網建運維成本。
申甌SOC5000-80多業務接入平臺（MSAP）采用19英寸8U標準機箱，設備機箱頂端為1U拉風口，最底端為1U進風口，具備良好的散熱系統；設備支持主控MCU、電源PWR主、熱備份倒換控制；同時設備支持各種業務盤卡混插，整機工作性能可靠、穩定，易于安裝、維護方便，靈活滿足電信運營商、廣電系統公網和公安、部隊、電力、鐵路公路交通、金融、政府及具有分支機構的企事業單位的專網建設需要。

常見運用



圖片

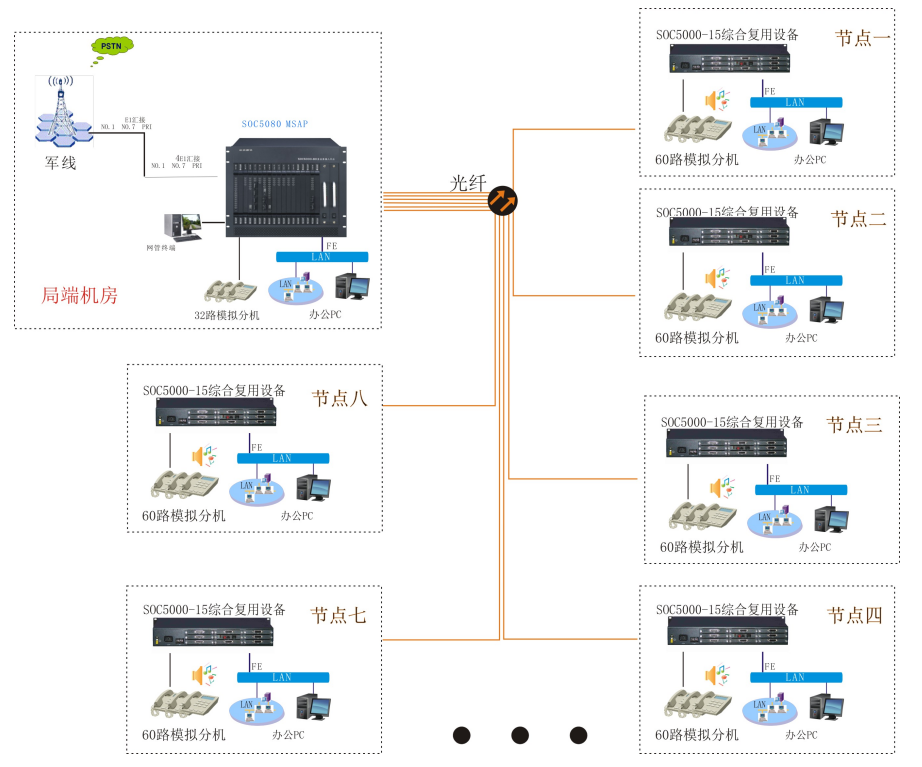

方案描述

1、配置一套申甌SOC-GO8（4E1）光端機，用于局端機房與專用軍線之間的2M傳輸。
2、在局端機房部署一套申甌SOCSOC5000-80 MSAP設備，配置32路語音供局端使用；配置8個延伸光口，通過光纖延伸8個節點，每個節點下放60路語音模塊（采用SOC5000-15設備）；配置4個E1數字中繼與專用軍線對接。
3、申甌SOC5000-80 MSAP局端機房通過光纖縫延伸到各個節點，本端無須下放語音；每個節點需提供一至兩根光纖。
4、申甌SOC5000-80 MSAP是集接入平臺、程控交換、信令匯接于一體，整體結構簡單，建設成本低。

產品特點

  • 業務集中、功能強大

基于4096×4096交叉能力，將PBX語音交換、信令匯接、光傳輸、PCM復用、64Kb交叉、2M交叉、2M匯聚、以太網匯聚等多種技術融于一體，使得多業務接入平臺業務種類豐富，設備整體集成度高、組網能力強，實現了傳輸、接入、交換設備的統一管理，同時降低了建網和運維成本。

  • 結構緊湊、穩定可靠

采用20槽（16個業務插槽、2個電源插槽、2個主控插槽）前后插板式設計，全表面貼裝工藝，工業級設計。支持主控MCU主控、雙電源1+1熱備份保護，支持各類業務盤卡混插能力，擴容維護方便。

  • 多組背板應用總線技術

PCM總線、SDH（2M匯聚或交叉）總線、以太網匯聚總線，使得多業務接入平臺業務種類豐富，接入靈活自如。

支持千兆下聯光纖接口，速率支持1.5G～3.125G。
支持多種以太網業務匯聚功能，背板以太網匯聚總線帶寬不低于1G。

  • 互聯互通

支持EOS功能，與MSTP廠商設備互聯互通；支持SDH線性復用段保護，實現與骨干網無縫聯接。

  • 組網靈活

實現星形、鏈形、環形、樹形、點對點等不同網絡拓撲結構，支持級聯和堆疊。

  • 網管系統

可納入申甌SOC-NM2005網管平臺進行多層次、分級分區域的全網管理功能，實現故障（維護）管理、性能管理、配置管理、安全管理和系統管理五大管理功能。具有圖形化界面，配置靈活、操作簡便，為系統運行和管理提供可靠保障。
支持語音盤內外線故障檢測。
